Осцилографът в автодиагностиката: как „кардиограмата“ спестява излишни ремонти

Обикновеният скенер в ръцете на майстора прочита само това, за което блокът за управление е успял да „помисли“. Ако сензорът започне да прави проблеми за части от секундата, скенерът често изписва: „недостоверен сигнал“ или извежда код за грешка за съвсем друг възел. В резултат на това на собственика му предлагат да сменя наред датчици, запалителни бобини и горивни клапани. Осцилографът работи по различен начин: той не пита „мозъците“ на колата, а директно снема „кардиограма“ от всеки проводник.

Когато колата прекъсва, а грешки няма

Типичен случай в сервиза: двигателят се тресе при натоварване или при загряло състояние, внезапно изгасва на светофар или пали от втория-третия път. Шофьорът отива в сервиз, закачат скенер — грешки няма или стои абстрактна грешка за пропуски в запалването на трети цилиндър. Обикновеният мултицет тук също е безсилен: той осреднява показанията за секунда и вижда нормални 12 волта там, където напрежението кратковременно пада до нула.

Причината за такова поведение са плаващите неизправности: микропукнатина в запалителната бобина, „цъкане“ (лош контакт) в конектора, междунавитково късо съединение в инжектора или прекъснат екраниращ проводник на датчика на коляновия вал. Мозъците на автомобила фиксират повредата твърде късно, когато горивната смес вече не се е възпламенила, и се опитват да спасят ситуацията с компенсации.

Как осцилографът вижда неизправността отвътре

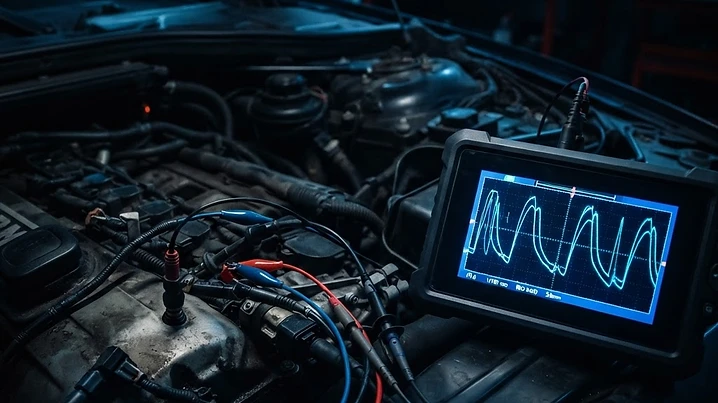

Осцилографът е свръхбърз графичен волтметър, който чертае графика на промяната на напрежението във времето. Скоростта на измерванията е милиони точки в секунда.

Ако свържете сондата към изправна запалителна бобина, на екрана се вижда ясна крива на натрупване на енергия, рязък скок на пробивната искра и равен „опаш“ на горене на дъгата. Ако вътре в бобината е пробит диелектрикът, графиката мигновено се изкривява: времето на горене пада, а на линията се появяват характерни „зъби“ и спадове. По същия начин е и с инжекторите: по обратния скок на напрежението осцилографът показва не само подаването на ток, но и физическия момент на отваряне и затваряне на иглата на клапана. За това дори не е нужно да се разглобява половината мотор — професионалната компютърна диагностика с мототестер позволява проверка на фазите на газоразпределение и компресията директно през датчика за налягане в цилиндъра.

Грешки при „сляп“ ремонт по кодове от скенера

Главната грешка на много сервизи е безразборната смяна на датчици по първия ред от отчета на скенера. Излязла грешка за датчика на разпределителния вал — купуват нов датчик. Проблемът не е изчезнал. Купуват оригинален — пак не е това.

Осцилографът за няколко минути на два канала показва взаимното изместване на сигналите на коляновия и разпределителния вал. В реалността датчикът е бил напълно изправен, но ангренажната верига се е разтегнала или демпферната шайба се е завъртяла. Скенерът не може да „мисли с очи“: той вижда разсинхронизация на сигналите и обвинява датчика. По същия начин цифровата шина за данни CAN може да прави проблеми заради претрит кабел в прага, създавайки илюзия за мъртъв блок, въпреки че самата част е напълно здрава.

Когато проблемът е скрит вътре в блока

Има ситуации, при които на осцилограмата ясно се вижда: датчикът дава правилен, красив импулс, окабеляването до блока е цяло и без пад на напрежение, а управляващ „минус“ от мозъците към изпълнителния механизъм няма. Или сигналът за управление е изкривен от шумове във вътрешната схемотехника.

Това показва вътрешна повреда на електронния блок: изгорял е силов ключ за управление на бобината, пробит е защитен ценеров диод или процесорът е пострадал от скок на напрежението. В такъв случай смяната на външни части е безсмислена — изисква се задълбочен ремонт на електронни блокове за управление с пояне на ниво компоненти.

Осцилограмата не лъже и не прави предположения. Тя веднага разделя механиката, електроинсталацията и вътрешността на блоковете за управление, изключвайки разходите за закупуване на изправни части.
